Fabrication sur mesure d’un mélangeur en sortie turbo d’un bon vieux moteur in-bord Volkswagen.
Le sur mesure c’est quoi ?
Je vous ouvre les portes de notre atelier SMH
Découvrez toutes les étapes de la conception jusqu’à la fabrication
💡 Notre équipe a réalisé pour un particulier ayant son bateau au port d’Hendaye, le design d’un mélangeur qui ne trouve pas en pièces détachées. Un challenge de taille car la pièce d’origine était en fonte, installé dans un coin du compartiment moteur, donc un encombrement minimal à prévoir.

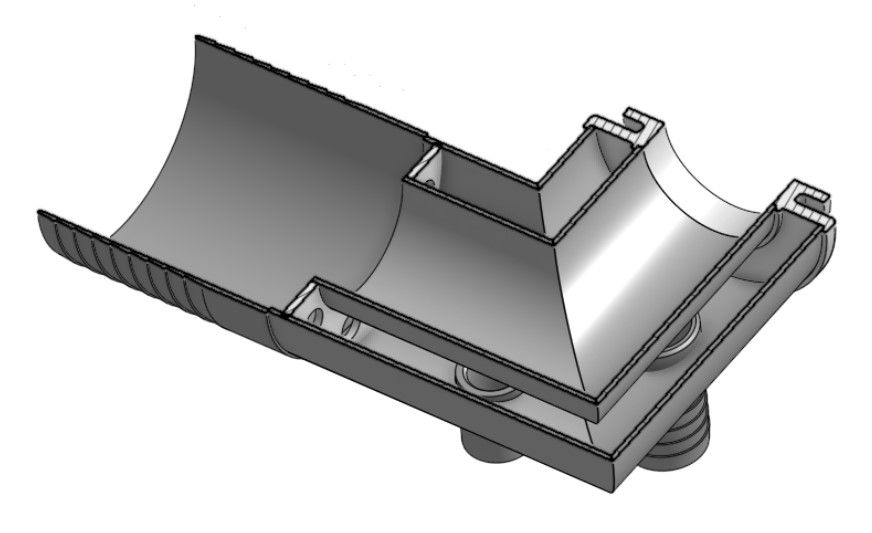

👉 Etape 1 – Conception CAO : Plan 3D
Grace à nos méthodes d’analyse technique, nous avons validé avec le client un cahier des charges du produit comprenant des critères du mélangeur double peau avec des éléments de tuyauteries en inox 316L, le meilleur choix pour éviter les problèmes de corrosion. Les gaz d’échappement devant être refroidis par l’eau salée sans remonter vers le turbo. La subtilité du projet reposait finalement sur la conception d’une connexion entre le turbo et les éléments de tuyauterie, par une pièce usinée sur mesure en tournage CN.

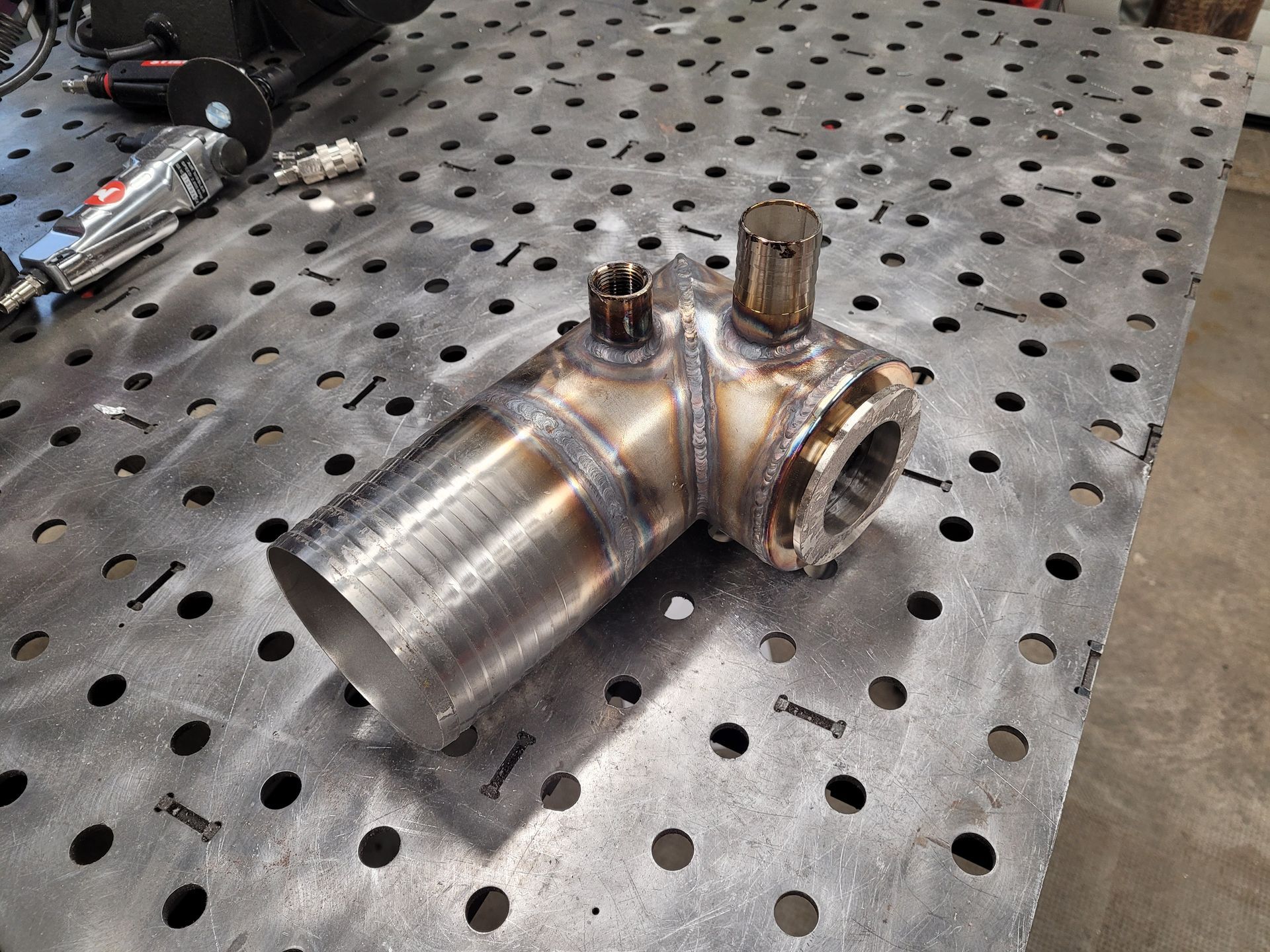

👉 Etape 2 - Fabrication : Soudure TIG
Nous avons fabriqué un outillage pour contenir les déformations liés à la fusion du métal. La soudure TIG a été réalisée sous argon avec métal d’apport et inertage afin d’avoir des soudures sans rochage.
👉 Etape 3 - Livraison : Contrôle et mise en service
Grace à nos compétences en chaudronnerie industrielle, nous sommes en mesure de mettre en forme rapidement différents aspects ergonomiques, fonctionnelles et esthétiques du produit.
Nous avons la capacité de fabriquer une pièce unique sur mesure, mais également de vous accompagner pour industrialiser la fabrication d’une présérie quel que soit le process.
🚀 Le client a exprimé sa satisfaction quant à la qualité du travail fourni, la fabrication du produit dans les délais et le budget impartis.
